Materialrollenwechsel ohne Produktionsunterbrechung: Dynamische Speichersysteme für weniger Verschnitt

In der kontinuierlichen Fertigung darf der Materialfluss nicht abreißen. Ob Folie, Papier, Vlies oder technisches Textil: Die nachgelagerte Verarbeitungseinheit benötigt Bahnmaterial mit definierter Geschwindigkeit und stabilem Bahnzug. Gleichzeitig soll die ablaufende Rolle möglichst vollständig genutzt werden. Genau an diesem Punkt entsteht ein Zielkonflikt.

Bei herkömmlichen Spleißvorgängen wird die Restrolle oft vorsorglich gewechselt, bevor das tatsächliche Bahnende erreicht ist. Der Sicherheitsabstand schützt zwar vor einem Materialabriss und einem Anlagenstillstand, hinterlässt jedoch nutzbares Restmaterial auf der Trägerrolle. Bei häufigen Rollenwechseln, hohen Materialpreisen oder nicht unterbrechbaren Folgeprozessen wird dieser Restbestand zu einem wirtschaftlich und prozesstechnisch relevanten Faktor.

Ein dynamisches Speichersystem schafft die notwendige Zeitreserve: Es entkoppelt den Materialrollenwechsel von der kontinuierlichen Versorgung der verarbeitenden Maschine. Dadurch lassen sich Spleißvorgänge kontrollierter durchführen und vermeidbare Materialreste deutlich reduzieren.

Warum der Materialrollenwechsel in der kontinuierlichen Fertigung kritisch ist

Der Rollenwechsel ist weit mehr als ein logistischer Nebenprozess. Jede Veränderung an der Abwicklung beeinflusst den Bahnzug, die Materialführung und damit häufig auch die Qualität des Endprodukts. Zugspitzen können empfindliche Folien dehnen, Vliese verziehen oder beschichtete Materialien beschädigen. Zu geringer Zug begünstigt Durchhang, Faltenbildung und unkontrollierte Bahnbewegungen.

Ohne Materialpuffer muss der Wechsel innerhalb eines engen Zeitfensters erfolgen. Die ablaufende Rolle wird daher bereits bei einem definierten Restdurchmesser gestoppt oder vom Prozess getrennt. Das verbleibende Material bleibt auf der Rolle, weil ein vollständiges Abwickeln unter Produktionsbedingungen zu riskant wäre.

Je nach Materialart und Prozess kann dieser Sicherheitsrest erheblich sein. Besonders relevant ist das bei Funktionsfolien, Spezialpapieren, mehrlagigen Verbundmaterialien oder technischen Vliesen, deren Materialwert deutlich über dem einfacher Standardbahnen liegt. Hinzu kommen mögliche Kosten durch ungeplante Stillstände, Ausschuss beim Wiederanlauf und manuellen Eingriff in einen zeitkritischen Prozess.

Was ist ein dynamischer Materialspeicher?

Ein dynamischer Materialspeicher ist ein geregelter Bahnpuffer, der eine definierte Materialreserve bereitstellt und damit die Abwicklung der Rolle zeitlich von der Verarbeitungsgeschwindigkeit entkoppelt.

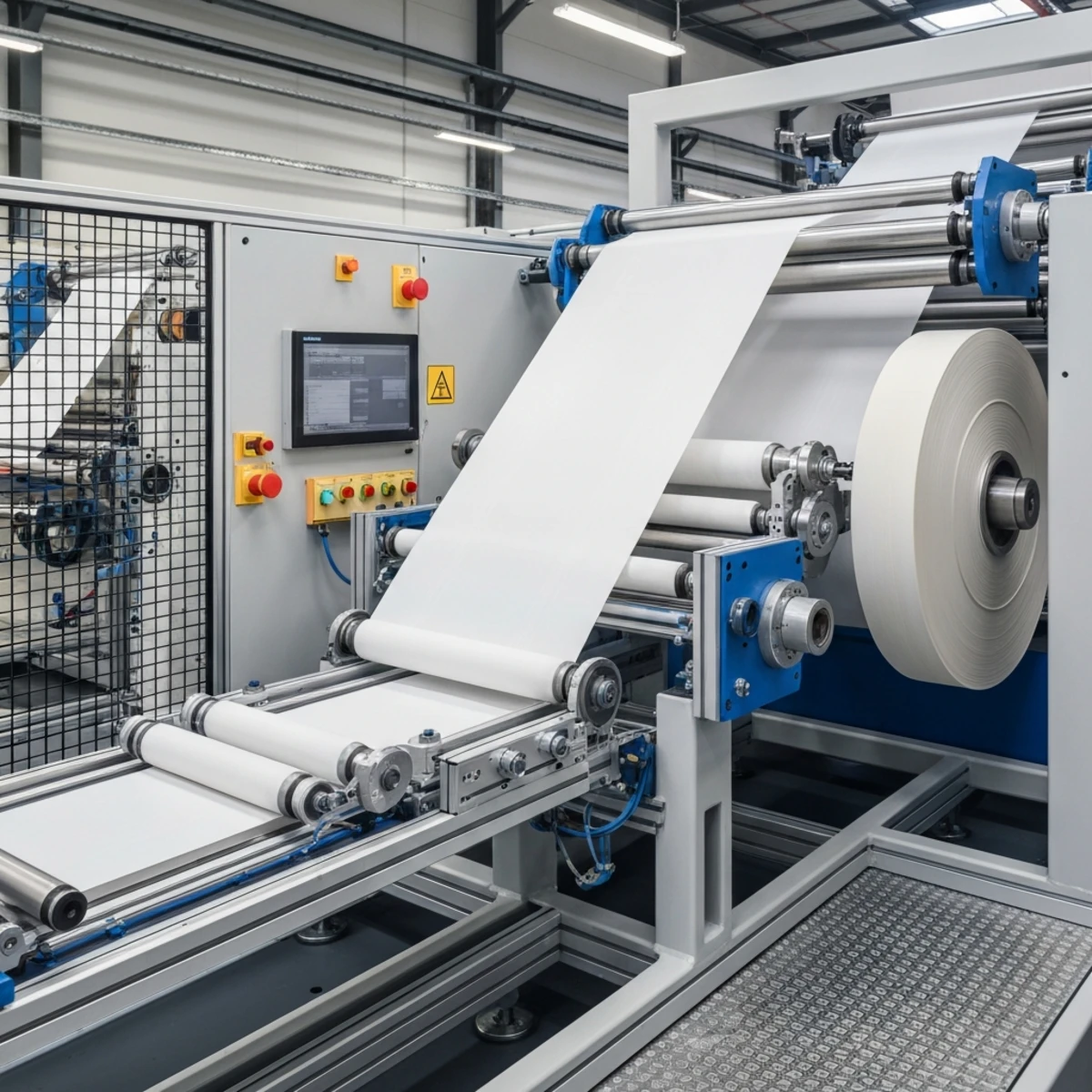

Das Bahnmaterial wird während des regulären Betriebs nicht ausschließlich direkt von der Rolle zur Verarbeitungseinheit geführt. Es wird über eine wandernde Ablegeeinrichtung mäanderförmig in einem Speicher abgelegt. Die kontrollierte Bewegung dieser Einrichtung erzeugt einen variablen Materialvorrat, der abhängig von Bahngeschwindigkeit, Speicherfüllstand und Wechselzustand aufgebaut oder abgerufen werden kann.

Die zentrale Ursache-Wirkungs-Kette ist dabei klar: Die Speicherreserve schafft ein Zeitfenster. Dieses Zeitfenster erlaubt es, die Restrolle kontrolliert abzubremsen, das Materialende zuverlässig zu erfassen und den Spleiß ohne unmittelbaren Versorgungsdruck auszuführen. Währenddessen wird die nachgelagerte Maschine aus dem Materialspeicher weiter versorgt. Der vermeidbare Restbestand auf der Trägerrolle sinkt dadurch erheblich.

So läuft ein Rollenwechsel mit mäanderförmigem Bahnspeicher ab

Im Normalbetrieb wird zunächst eine ausreichende Speicherreserve aufgebaut. Die ablaufende Rolle liefert dabei Material mit einer Geschwindigkeit, die über oder passend zur Geschwindigkeit der nachgelagerten Maschine liegt. Die wandernde Ablegeeinrichtung legt die zusätzliche Bahnlänge mäanderförmig ab und hält den Speicher auf einem definierten Füllstand.

Nähert sich die Rolle ihrem Ende, beginnt die Wechselphase. Die Abrollgeschwindigkeit der Restrolle wird kontrolliert reduziert. Die Verarbeitungseinheit arbeitet jedoch mit ihrer erforderlichen Taktung weiter und entnimmt die fehlende Materialmenge aus dem Speicher. Der Bahnspeicher wird in dieser Phase gezielt geleert.

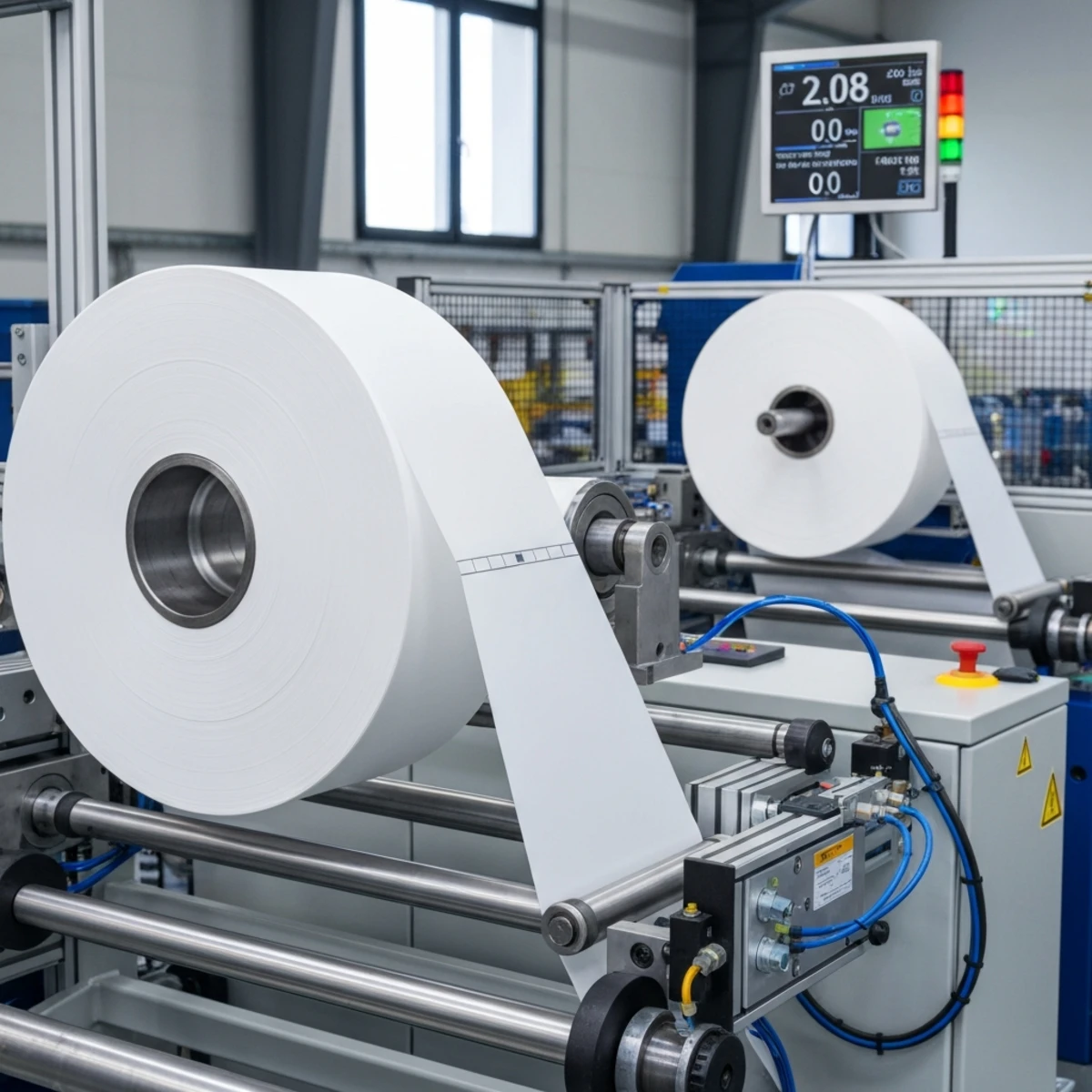

Durch die verringerte Abrollgeschwindigkeit kann das Materialende präziser detektiert werden. Anschließend wird die neue Rolle je nach Spleißkonzept vorbereitet und mit der auslaufenden Bahn verbunden. Der Spleißvorgang findet damit nicht mehr unter dem unmittelbaren Zwang statt, die Versorgung der nachgelagerten Maschine in jeder Sekunde allein über die Restrolle sicherzustellen.

Nach dem Spleiß wird die neue Rolle auf die erforderliche Betriebsdrehzahl gebracht. Sie übernimmt wieder die Materialzufuhr, während die wandernde Ablegeeinrichtung den Speicher erneut füllt. Sobald der definierte Speicherfüllstand erreicht ist, befindet sich die Anlage wieder im regulären Betriebszustand.

Der Materialspeicher ist damit kein passives Zwischenlager. Er ist ein mechatronisch geregeltes System, das Materialreserve, Bewegungsdynamik, Bahnzug, Sensorik und Maschinensteuerung in einem reproduzierbaren Wechselablauf zusammenführt.

Materialspeicher für Bahnmaterial richtig auslegen

Die erforderliche Speicherkapazität ergibt sich unmittelbar aus dem Materialverbrauch der nachgelagerten Maschine und der Zeit, die für Enddetektion, Spleiß, Hochlauf der neuen Rolle und die sichere Rückkehr in den Normalbetrieb benötigt wird. Vereinfacht ausgedrückt muss der Speicher mindestens jene Bahnlänge bereitstellen, welche die Verarbeitungseinheit während dieser Wechselzeit verbraucht.

Für eine technische Vorprüfung sind daher mehrere Ausgangsdaten erforderlich. Maßgeblich sind insbesondere die Bahngeschwindigkeit, Materialbreite, Flächengewicht oder Materialgewicht, zulässige Bahnzugwerte, Rollendurchmesser sowie die realistisch benötigte Wechselzeit. Ebenso wichtig sind der verfügbare Bauraum, die Zugänglichkeit für Bedienung und Wartung sowie die Schnittstellen zur bestehenden Maschinensteuerung.

Die Auslegung und Berechnung der Speicherdynamik muss darüber hinaus die dynamischen Kräfte berücksichtigen. Beschleunigung und Verzögerung der wandernden Ablegeeinrichtung wirken auf Führungen, Lagerungen, Antriebe und Tragstruktur. Bei hohen Bahngeschwindigkeiten, breiten Materialbahnen oder empfindlichen Materialien können bereits kleine Schwingungen die Bahnqualität beeinträchtigen. Bewegungsprofile, Steifigkeit und Regelungskonzept müssen deshalb als zusammenhängendes Gesamtsystem entwickelt werden.

Besondere Aufmerksamkeit verdient die Bahnzugregelung. Die zulässige Zugkraft unterscheidet sich deutlich zwischen Folien, Papier, Vlies und technischen Textilien. Während zu hoher Zug Dehnung, Beschädigung oder Lageveränderungen verursachen kann, führt zu geringer Zug häufig zu Durchhang und Falten. Ein Speichersystem muss den Bahnzug daher auch beim Aufbau und Abruf der Reserve stabil führen.

Enddetektion und Spleißvorgang prozesssicher gestalten

Die Qualität des Rollenwechsels hängt wesentlich von der zuverlässigen Erkennung des Bahnendes ab. Welche Sensorik geeignet ist, lässt sich nicht pauschal festlegen. Transparente Folien, reflektierende Oberflächen, Staubbelastung, wechselnde Materialfarben, unregelmäßige Wickelbilder oder eingeschränkte Einbauräume stellen jeweils unterschiedliche Anforderungen an das Detektionskonzept.

Entscheidend ist deshalb nicht allein die Wahl eines Sensors, sondern dessen Positionierung, die Auswertung in der Steuerung und die Validierung unter realen Produktionsbedingungen. Die Enddetektion muss zuverlässig mit der Bewegungslogik des Speichers und dem gewählten Spleißverfahren zusammenwirken.

Auch der Spleiß selbst sollte als Teil des Gesamtprozesses betrachtet werden. Die verfügbare Speicherzeit bestimmt, wie viel Spielraum für Vorbereitung, Verbindung der Bahnen, Prüfung des Spleißes und Hochlauf der neuen Rolle vorhanden ist. Je robuster diese Abläufe abgestimmt sind, desto besser lässt sich der Rollenwechsel standardisieren und automatisieren.

Wann sich ein dynamisches Speichersystem wirtschaftlich lohnt

Ein dynamischer Materialspeicher ist besonders prüfenswert, wenn hohe Materialkosten auf häufige Rollenwechsel treffen. In solchen Fällen kann bereits eine moderate Reduzierung des Restmaterials pro Rolle eine relevante Einsparung bewirken. Der Nutzen steigt zusätzlich, wenn die Anlage über lange Laufzeiten produziert oder mehrere Materialbahnen verarbeitet.

Auch kritische Stillstandskosten sprechen für eine genauere Betrachtung. Wenn ein Materialabriss nachgelagerte Prozesse unterbricht, Anfahrverluste erzeugt oder Ausschuss verursacht, ist die Prozesssicherheit häufig mindestens ebenso relevant wie der reduzierte Verschnitt. Das gilt beispielsweise für verkettete Anlagen, hochautomatisierte Fertigungslinien und Prozesse, bei denen ein kontrollierter Wiederanlauf aufwendig ist.

Bei einer Nachrüstung entscheidet nicht nur das wirtschaftliche Potenzial über die Machbarkeit. Verfügbarer Bauraum, vorhandene Antriebs- und Steuerungsarchitektur, Schutzkonzept, Materialführung und Wartungszugang begrenzen den konstruktiven Spielraum. Eine belastbare Bewertung verbindet deshalb Materialeinsatz, Wechselhäufigkeit und Stillstandskosten mit den konkreten technischen Randbedingungen der Anlage.

Bedeutung für Produktionsleitung, Prozessengineering und Maschinenentwicklung

Für Produktionsleiter schafft ein reproduzierbarer Materialrollenwechsel bessere Voraussetzungen für stabile Laufzeiten und geringeren Materialverlust. Der Wechsel wird vom zeitkritischen Eingriff zu einem definierten Prozess, dessen Qualität sich überwachen und verbessern lässt.

Prozessingenieure erhalten mit dem Speicher eine zusätzliche Stellgröße für die Beherrschung des Materialflusses. Speicherfüllstand, Restrollenabwicklung, Bahnzug und Spleißablauf können gezielt aufeinander abgestimmt werden, statt den Rollenwechsel allein über Sicherheitsreserven auf der Trägerrolle abzusichern.

Für Entwicklungsverantwortliche bietet das Konzept einen konstruktiven Ansatz für branchenspezifische Lösungen für den Maschinenbau. Entscheidend ist, die Speicherlösung nicht isoliert zu betrachten, sondern früh mit Abwicklung, Spleißtechnik, Schutzumhausung, Steuerung und Bedienkonzept zu verbinden.

Dynamische Speichersysteme als Engineering-Aufgabe

Die mäanderförmige Materialablage mit wandernder Ablegeeinrichtung zeigt, wie sich ein alltägliches Praxisproblem durch eine durchdachte mechanische und mechatronische Lösung entschärfen lässt. Nicht die maximale Speicherkapazität allein entscheidet über den Erfolg, sondern das Zusammenspiel aus Materialeigenschaften, Bewegungsdynamik, Bahnzugregelung, Enddetektion und Wechselstrategie.

Codronic unterstützt Unternehmen bei der Konzeption, Konstruktion, Berechnung und Integration mechatronischer Maschinenbaulösungen. Dabei stehen die tatsächlichen Prozessdaten und Randbedingungen der jeweiligen Anlage im Mittelpunkt: von der Auslegung der Speicherreserve über die mechanische Konstruktion bis zur Einbindung in bestehende Steuerungs- und Sicherheitskonzepte.

Materialverschnitt und Rollenwechsel gezielt prüfen

Wenn Restmaterial auf Trägerrollen, instabile Bahnführung oder zeitkritische Spleißvorgänge die Leistung Ihrer Anlage begrenzen, lohnt sich eine technische Machbarkeitsprüfung. Kontaktieren Sie Codronic, um die technische Machbarkeit Ihres Rollenwechsels prüfen zu lassen, ein dynamisches Speichersystem für Ihre Materialbahn zu bewerten, konstruktiv auszulegen oder in eine bestehende beziehungsweise neue Anlage zu integrieren.
